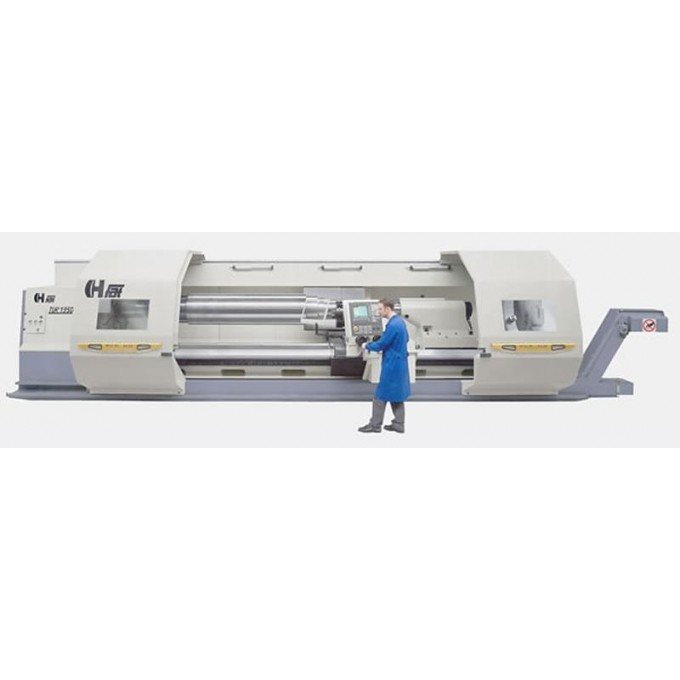

Токарный станок FAT TUR 800/930/1100/1150/1350/1550 MN с ЧПУ TUR MN 1350x4000 TUR-800/930/1100/1150/1350/1550-MN-C-CHPY-TUR-MN-1350X4000

Артикул: TUR-800/930/1100/1150/1350/1550-MN-C-CHPY-TUR-MN-1350X4000

Цена: по запросу

Есть в наличии

Добавить к сравнению

Работаем с 44ФЗ, 223ФЗ, 275ФЗ

Аккредитация на АСТ ГОЗ

Характеристики

Описание

Доставка вМосква

Самовывоз из магазина0 руб.

по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)

Курьером (1-2 рабочих дня)0 руб.

Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.

Показать карту

ХАРАКТЕРИСТИКИ

Усилие поперечной подачи (кН)

- 25

Усилие продольной подачи (кН)

- 35

Ширина поперечных направляющих (мм)

- 366

Перемещение пиноли (мм)

- 300

Ширина станины (мм)

- 1020

Ширина станка (мм)

- 755

Высота станка (мм)

- 3450

Тип станка

- Токарный с ЧПУ

Система ЧПУ

- SIEMENS 840D

Расстояние между центрами

- 4000 мм

Диаметр отверстия в шпинделе

- 140 мм

Быстрое перемещение по оси Z

- 8 м/мин

Быстрое перемещение по оси X

- 10 м/мин

Усилие поперечной подачи

- 25 кН

Усилие продольной подачи

- 35 кН

Ширина поперечных направляющих

- 366 мм

Ширина станины

- 1020 мм

Диаметр переднего подшипника

- 250 мм

Диаметр пиноли

- 200 мм

Перемещение пиноли

- 300 мм

Мощность главного привода

- 56 кВт

Наибольший Ø обработки над станиной (мм)

- 1350

Наибольший Ø обработки над суппортом (мм)

- 900

Наибольший Ø обработки над гапом (мм)

- 1550

Ширина гапа (мм)

- 580

Количество диапазонов скоростей вращения шпинделя

- 2

Мощность двигателя главного привода (кВт)

- 56

Конец шпинделя (DIN 55029)

- А2-15

Диаметр отверстия в шпинделе (стандарт) мм

- 140

Диаметр переднего подшипника (мм)

- 250

Перемещение поперечных салазок (ось X) мм

- 750

Быстрое перемещение по оси Z (м/мин)

- 8

Быстрое перемещение по оси X (м/мин)

- 10

Диаметр шарикового винта по оси Z (мм)

- 80

Привод по оси Z

- Двойной

Диаметр шарикового винта по оси X (мм)

- 40

Длина подшипника каретки на направляющих станины (мм)

- 1150

Ручной резцедержатель типа Multifix (размер)

- D2

4-х позиционная, автоматическая револьверная головка (DIN 69881)

- NG 40

Диаметр пиноли (стандарт) мм

- 200

Конус в пиноли (размер)

- MT6

Ширина гапа

- 580 мм

Конец шпинделя

- А2-15 (DIN 55029)

Перемещение поперечных салазок (ось X)

- 750 мм

Диаметр шарикового винта по оси Z

- 80 мм

Диаметр шарикового винта по оси X

- 40 мм

Длина подшипника каретки на направляющих станины

- 1150 мм

Резцедержатель

- Ручной Multifix D2 или 8-ми позиционная автоматическая револьверная головка VDI 60 (DIN 69880), или 4-х позиционная автоматическая револьверная головка NG 40 (DIN 69881)

Длина станка РМЦ 4000 (мм)

- 7200

Максимальный диаметр обработки над станиной

- 1350 мм

Максимальный диаметр обработки над суппортом

- 900 мм

Конус в пиноли

- MT6

Масса станка РМЦ 4000 мм (кг)

- 19800

Максимальный диаметр обработки над гапом

- 1550 мм

Расстояние между центрами (другие длины – по специальному запрос

- 4000

Пределы частоты вращения шпинделя (стандартный станок с отверсти

- I: 2-200, II: 180-900

8-ми позиционная, автоматическая револьверная головка (DIN 69880

- VDI 60

Количество диапазонов скорости шпинделя

- 2

Частота вращения шпинделя

- I: 2-200 об/мин, II: 180-900 об/мин

Габариты станка (ШхВхД для РМЦ 4000 мм)

- 3450x7200 мм (ширина указана 755 мм в исходном, но 3450 более вероятно как высота, а 755 - для другого показателя)

Масса станка (для РМЦ 4000 мм)

- 19800 кг

Особенность

- Токарные

ОПИСАНИЕ

Токарный станок FAT TUR MN 1350x4000 с числовым программным управлением (ЧПУ) является промышленным оборудованием, предназначенным для высокоточной обработки деталей. Данная модель оптимизирована для удовлетворения современных требований к токарной обработке и оснащена системой ЧПУ SIEMENS 840D. Он обеспечивает максимальный диаметр обработки над станиной до 1350 мм и расстояние между центрами 4000 мм, что позволяет работать с крупногабаритными заготовками.

Станок FAT TUR MN 1350x4000 оснащен главным приводом мощностью 56 кВт и шпинделем с диаметром отверстия 140 мм. Скорость вращения шпинделя регулируется в двух диапазонах, обеспечивая оптимальные режимы резания от 2 до 900 об/мин. Перемещение поперечных салазок (ось X) составляет 750 мм, с быстрым перемещением до 10 м/мин. Скорость быстрого перемещения по оси Z достигает 8 м/мин, что повышает производительность обработки. Станок может быть оснащен ручным резцедержателем типа Multifix (размер D2) или автоматической револьверной головкой на 4 или 8 позиций.

Благодаря системе ЧПУ SIEMENS 840D, программирование станка упрощается, что сокращает время на подготовку готового изделия. Конструкция станка обеспечивает высокое качество и точность обработки при минимальных требованиях к техническому обслуживанию. Ширина станины составляет 1020 мм, что гарантирует стабильность и жесткость конструкции во время работы. Привод по оси Z выполнен двойным для повышения надежности.

Модель TUR MN 1350x4000 при длине станка 7200 мм и ширине 3450 мм имеет массу 19800 кг, что также подтверждает его промышленное назначение. Пиноль задней бабки диаметром 200 мм с конусом MT6 имеет перемещение 300 мм, что удобно для поддержки длинных заготовок. Оборудование FAT предназначено для предприятий, которым требуется надежное и производительное решение для крупносерийного или мелкосерийного производства.
